Matrix Ultra интегрирует высокоэффективный радиомодуль 2 Вт для достижения инженерно оптимального баланса между энергопотреблением и дальностью связи. Благодаря динамической регулировке мощности передачи, качества сигнала и энергопотребления он обеспечивает наилучшую энергоэффективность (EPE) в различных рабочих сценариях.

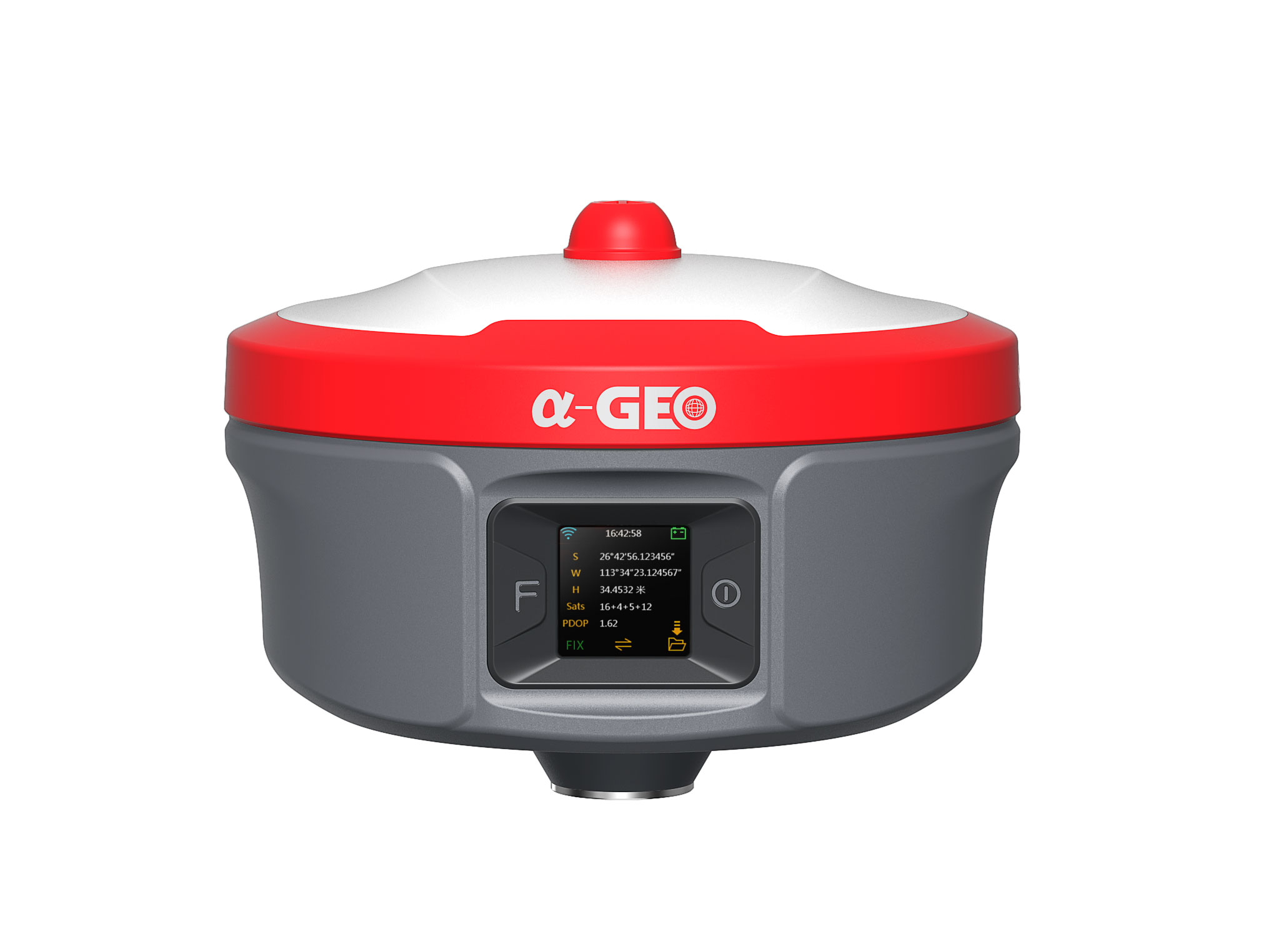

Матрица приемника GNSS Super Base Ultra-B
• Надежное решение для радиочастотной связи дальнего действия--Использование высокочастотного модуля промышленного класса мощностью 5 Вт
• Протокол AlphaTalk15 обеспечивает стабильные соединения на расстоянии более 20 км
• Решение бесперебойного питания для критически важных полевых работ
• Технология смягчения ионосферных возмущений для повышения точности позиционирования RTK
Гибридная система измерения с двумя камерами и лазером
Новое определение точного сбора данных
• Боковая камера — фотограмметрия
Система с двумя датчиками RGB/IR выполняет одновременную захват изображения и сантиметровая точность (±2 см) в режиме реального времени геотегирование через прямую отображение пикселей в положение.
• Нисходящая камера — помощник по наблюдению за объектами дополненной реальности
Наложение дизайна дополненной реальности на ландшафт в режиме реального времени, поддерживаемое Угол обзора 84° без искажений и видео RTK со скоростью 30 кадров в секунду для разметка с точностью до миллиметра.
• Модуль лазерного измерения
Оснащен безопасным для глаз лазером класса 3A с безотражательным диапазоном действия, эта система обеспечивает быструю непрерывную дальность «прогулки и составления карты» при высокой частоте дискретизации для эффективного сбора данных о местоположении.
Технические характеристики
Модель | Matrix Ultra Ultra UM980 (BD990 опционально) | Super Base- Matrix Ultra-B | |
Производительность ГНСС | |||
Отслеживание сигнала | GPS: L1C/A, L2C, L2P, L5 | GPS: L1C/A, L2C, L2P, L5 | |
ГЛОНАСС: L 1, L2 | ГЛОНАСС: L 1, L2 | ||
БДС: B1, B1C, B2, B2a, B2b, B3 | БДС: B1, B1C, B2, B2a, B2b, B3 | ||
ГАЛИЛЕО: E1, E5a, E5b, E6 | ГАЛИЛЕО: E1, E5a, E5b, E6 | ||
QZSS: Л 1, Л 2, Л 5, Л 6 | QZSS: Л 1, Л 2, Л 5, Л 6 | ||
ИРНСС: L5 | ИРНСС: L5 | ||
SBAS: L1, L5* | SBAS: L1, L5* | ||
L-диапазон | B2b(BDSPPP), E6B(HAS) | B2b(BDSPPP), E6B(HAS) | |
Каналы | 1408 | 1408 | |
Холодный старт | <60-е | <60-е | |
Горячий старт | <15с | <15с | |
Скорость позиционирования вывода | 1Гц ~ 50Гц | 1Гц ~ 50Гц | |
Повторное обнаружение сигнала | <1s | <1s | |
Время инициализации RTK | <5s | <5s | |
Надежность инициализации | >99,99% | >99,99% | |
Точность времени | 20нс | 20нс | |
Точность позиционирования1 | |||
Кодовое дифференциальное позиционирование GNSS | H: 0,25 м + 1 ppm RMS | H: 0,25 м + 1 ppm RMS | |
V: 0,50 м + 1 ppm RMS | V: 0,50 м + 1 ppm RMS | ||
Точность дифференциального позиционирования SBAS2 | Обычно < 5м 3DRMS | Обычно < 5м 3DRMS | |
Статическая GNSS-съемка | H: 2,5 мм + 0,5 ppm RMS | H: 2,5 мм + 0,5 ppm RMS | |
V: 5 мм + 0,5 ppm RMS | V: 5 мм + 0,5 ppm RMS | ||
Сетевой РТК3 | H: 8 мм + 0,5 ppm RMS | H: 8 мм + 0,5 ppm RMS | |
V: 15 мм + 0,5 ppm RMS | V: 15 мм + 0,5 ppm RMS | ||
Лазерное измерение | 1см + 5мм/м | Никто | |
Точность фотограмметрии | 2~4 см 95% (2σ) (10 м, нормальные условия освещения) | Никто | |
Датчик | |||
ИДУ | Поддерживается, инициализация 4D IMU за 3 секунды | Поддерживается, инициализация 4D IMU за 3 секунды | |
Скорость обновления | 400 Гц | 400 Гц | |
Точность | <2,5 см в пределах 120° | <2,5 см в пределах 120° | |
Компенсация наклона | 0~120° | 0~120° | |
Камера | |||
Визуальная камера | Глобальный затвор с 2 МП | Никто | |
Камера слежения с дополненной реальностью | 5МП | Никто | |
Поле зрения | 84° | Никто | |
Физический | |||
Материалы | Магниевый сплав | Магниевый сплав | |
Размеры | 149*149*111мм | ||
Масса | 1.02кг | 1.2кг | |
Рабочая температура | -40℃~+75℃ | -40℃~+75℃ | |
Температура хранения | -55℃~+85℃ | ||
Водонепроницаемый/пыленепроницаемый | Стандарт IP67, защита от погружения на глубину до 1 м на срок до 30 мин. | ||
Шок | Пережить падение с двухметрового столба на бетон | Пережить падение с двухметрового столба на бетон | |
Вибрация | MIL-STD-810G | MIL-STD-810G | |
Влажность | 100% без конденсации | 100% без конденсации | |
Электрические | |||
Источник питания | Вход внешнего питания 9~24 В постоянного тока на 5-контактный порт LEMO, поддерживает быструю зарядку Type-C | Вход внешнего питания 9~24 В постоянного тока на 5-контактный порт LEMO, поддерживает быструю зарядку Type-C | |
Аккумулятор | Встроенный литий-ионный аккумулятор емкостью 7000 мАч-7,4 В | Встроенный литий-ионный аккумулятор емкостью 14000 мАч-7,4 В | |
Срок службы батареи | 20 часов в режиме Rover Bluetooth, 6 часов в базовом режиме (2 Вт), 24-часовой статический режим. | 40 часов в режиме Rover Bluetooth, 7 часов в базовом режиме (5 Вт), 48 часов в статическом режиме. | |
Решение для аккумуляторов | 27000 мАч (опционально) | 27000 мАч (опционально) | |
Коммуникации | |||
Интерфейс ввода/вывода | 1*5-контактный порт LEMO, блок питания, RS232, внешний порт радиосвязи | 1*5-контактный порт LEMO, блок питания, RS232, внешний порт радиосвязи | |
1*USB Type-C порт, зарядка, загрузка данных | 1*USB Type-C порт, зарядка, загрузка данных | ||
1*слот для SIM-карты, Nano SIM | 1*слот для SIM-карты, Nano SIM | ||
1*интерфейс антенны УВЧ | 1*интерфейс антенны УВЧ | ||
Внутренний УВЧ | Приемник и передатчик мощностью 2 Вт, типичное рабочее расстояние 8 км | Приемник и передатчик мощностью 5 Вт, типичное рабочее расстояние 20 км | |
Диапазон частот | 410 МГц ~ 470 МГц, поддерживает изменение частоты | 410 МГц ~ 470 МГц, поддерживает изменение частоты | |
Протоколы | Trimtalk450S, Alphatalk15, Юг, Satel, PCC-EOT | Trimtalk450S, Alphatalk15, Юг, Satel, PCC-EOT | |
Сотовая сеть | Полночастотный многодиапазонный 4G модем, поддерживает TDD-LTE/FDD-LTE/WCDMA/CDMA2000 | Полночастотный многодиапазонный 4G модем, поддерживает TDD-LTE/FDD-LTE/WCDMA/CDMA2000 | |
Wi-Fi | Стандарт 802.11 b/g, режим точки доступа и клиента, поддерживает доступ к точке доступа для передачи исправлений | Стандарт 802.11 b/g, режим точки доступа и клиента, поддерживает доступ к точке доступа для передачи исправлений | |
Bluetooth | Bluetooth 5.2 классический/BLE фирменный двухрежимный | Bluetooth 5.2 классический/BLE фирменный двухрежимный | |
Дифференциальный формат данных | RTCM2x, RTCM3x, CMR&CMR+, sCMRx | RTCM2x, RTCM3x, CMR&CMR+, sCMRx | |
Хранение данных | |||
Память | 64 ГБ, поддерживает циклическое хранение, с возможностью сбора почти 4 года сырых наблюдений, основанных на 5-секундном интервале | 64 ГБ, поддерживает циклическое хранение, с возможностью сбора почти 4 года сырых наблюдений, основанных на 5-секундном интервале | |
Взаимодействие с пользователем | |||
Операционная система | ОС Linux | ОС Linux | |
Кнопки | Клавиша питания и функциональная клавиша | Клавиша питания и функциональная клавиша | |
Отображать | 1,3-дюймовый IPS-дисплей с разрешением 240*240 | 1,3-дюймовый IPS-дисплей с разрешением 240*240 | |
Голос | Интеллектуальные голосовые подсказки | Интеллектуальные голосовые подсказки | |
Веб-интерфейс | Поддерживает настройку веб-интерфейса | Поддерживает настройку веб-интерфейса |
